Urządzenie umożliwia podłączenie matrycy do zewnętrznego źródła obrazu za pomocą złącza DisplayPort lub USB-C, bez konieczności montowania jej w laptopie.

Idealne rozwiązanie dla serwisów komputerowych, elektroników oraz osób zajmujących się diagnostyką i naprawą laptopów.

Najważniejsze informacje

• Typ urządzenia: tester matryc LCD
• Standard matrycy: eDP
• Złącze matrycy: 40 PIN
• Wejścia obrazu: USB-C / DisplayPort
• Obsługiwana rozdzielczość: do 4K
• Obsługa wysokich częstotliwości odświeżania
• Regulacja jasności podświetlenia
• Regulacja głośności
• Wyjście audio jack 3,5 mm
• Złącze głośników
• Zasilanie USB-C z obsługą PD
• Stan: fabrycznie nowy

Zastosowanie

Tester przeznaczony jest między innymi do:

• Sprawdzania sprawności matryc LCD eDP
• Diagnostyki wyświetlaczy laptopowych
• Testowania obrazu i podświetlenia matrycy
• Weryfikacji działania matrycy przed jej montażem
• Prac serwisowych i napraw laptopów
• Budowy stanowisk diagnostycznych

Tester umożliwia sprawdzenie wyświetlacza niezależnie od płyty głównej laptopa, pod warunkiem zgodności matrycy i zapewnienia odpowiedniego sygnału oraz zasilania.

Obsługiwane rozdzielczości

Zgodnie ze specyfikacją urządzenia:

• Full HD – 1920 × 1080
• 2K – do 165 Hz
• 2.5K – do 240 Hz
• 4K – 3840 × 2160 do 60 Hz

Maksymalna rozdzielczość i częstotliwość odświeżania zależą od zastosowanej matrycy oraz źródła sygnału.

Zestaw zawiera

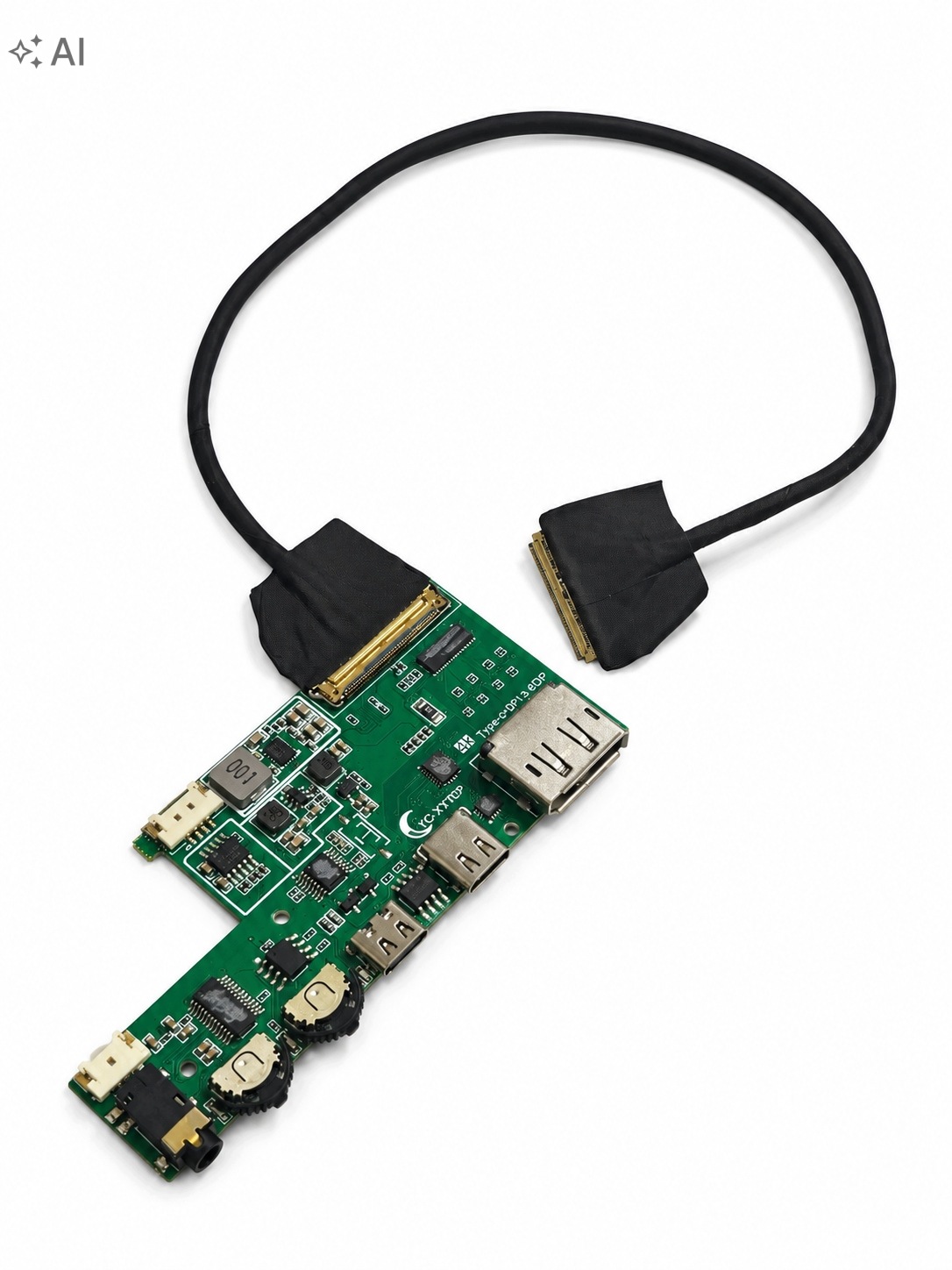

• 1 × tester matryc LCD eDP

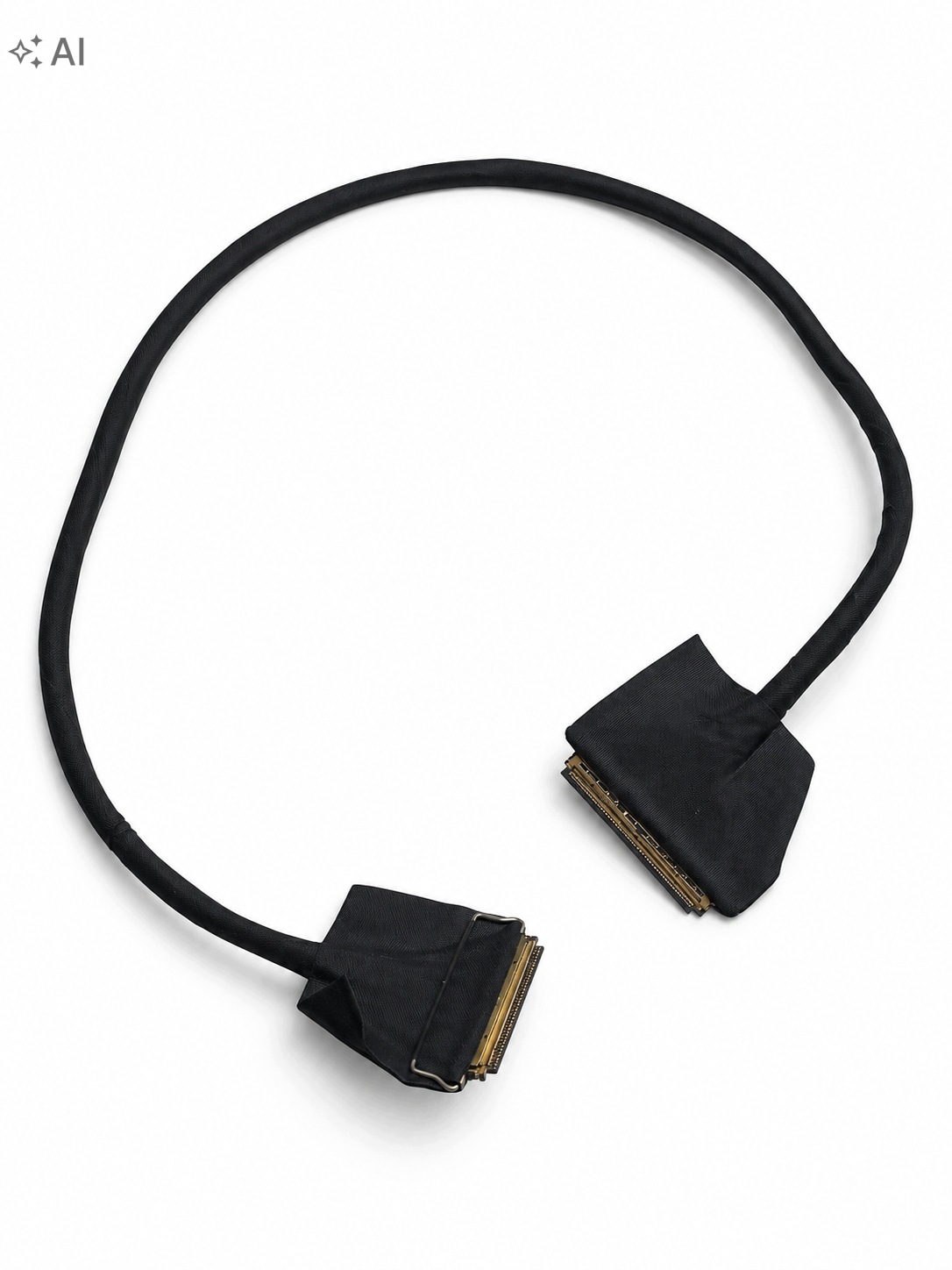

• 1 × przewód połączeniowy eDP 40 PIN

Matryca LCD i zasilacz nie są częścią zestawu.

Ważne informacje

Tester jest przeznaczony do kompatybilnych matryc eDP 40 PIN.
